CAMPAMENTO MODULAR PARA DORMITORIOS MINERA ARES – AYACUCHO

Construcción Modular Fija – CMF

Proyecto: Edificio para Dormitorios

Tipo: Construcción Modular Fija CMF

Cliente: CIA MINERA ARES SAC

 Ubicación: Parinacochas – Ayacucho

Fecha: Agosto 2021 – Octubre 2021

Área: 403 m2


Descripción del Proyecto

Proyecto finalizado para nuestro cliente Minera Ares, se trata de un campamento modular de 2 niveles ubicado en la Unidad Minera Pallancata en la provincia de Parinacochas departamento de Ayacucho. El proyecto está basado en nuestro sistema de construcción modular fijo – CMF y consta de una estructura metálica prefabricada la cual es fijada sobre una losa de concreto.

Las dimensiones de cada nivel es de 8.40m de ancho x 48m de largo y consta de 40 habitaciones más servicios sanitarios y eléctricos.

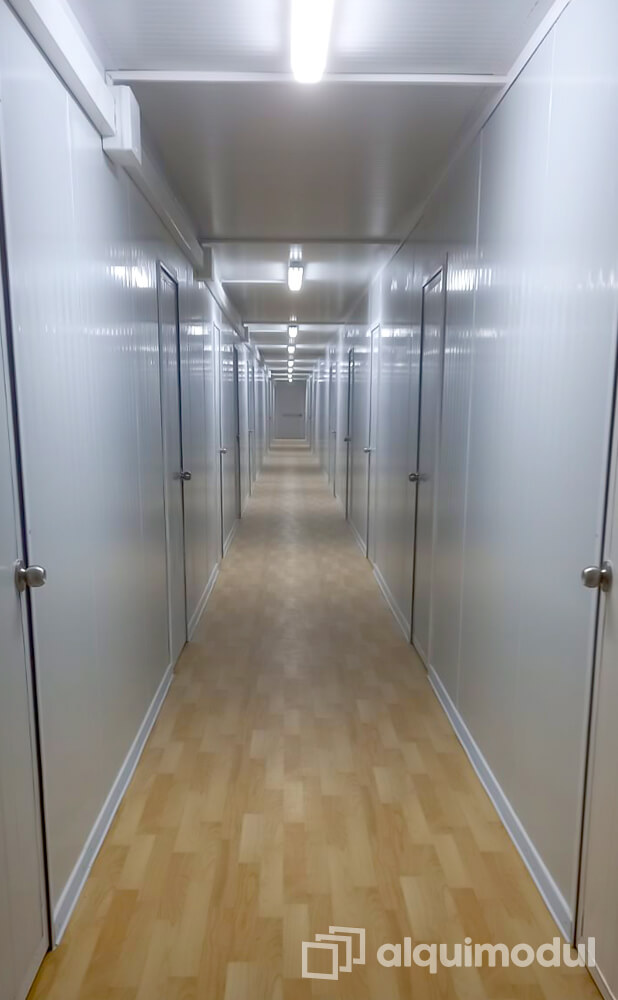

  • 01 pasadizo de 48.00m de largo x 1.42m de ancho.

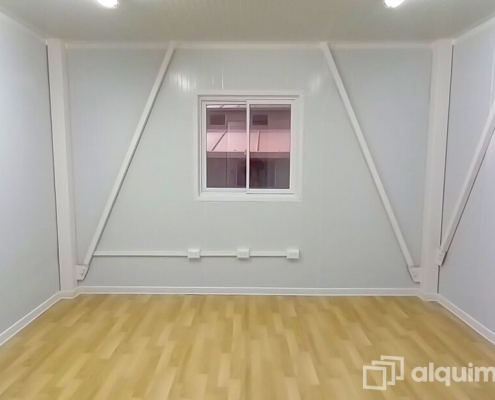

  • 20 habitaciones para 02 camarotes de 12.14 m2 c/u.
  • 02 baterías de Baño de 37.01 m2 c/u.
  • 02 escaleras de acceso a Conjunto modular.

El módulo se compone de 16 Pórticos con estructuras metálicas ancladas a una losa de concreto y entrepiso con placa colaborante. Los muros exteriores son de panel sándwich de 100mm para un efectivo aislamiento térmico del edificio. Los paneles interiores son de panel de 50mm POL.
